预混系统_双燃料发动机_产品中心_海茵茨曼

高效节能

基于系统气体混合器

ARTEMIS 双燃料系统基于海茵茨曼久经考验的燃气发动机组件以及强大的执行和调节单元。它们确保较完美的气体-空气混合物质量和高转化率。基于气体控制和气体混合器的系统运行且输出功率高达 2 MW 的双燃料发动机，适用于固定应用以及重型车辆。

XIOS双燃料软件

XIOS双燃料

用于双燃料发动机的模块化、多功能调速器。高效的控制系统提供了柴油和燃气侧的控制策略，完善的安全和监控策略，气路控制系统和柴油机始终不受限制的运行。

技术参数

● 处理器： 32 位 264 MHz
● 通讯接口：以太网、CAN、RS-232、RS-485
● 显示屏： 4.3"（可选）
● 防护等级： IP20
● 电源： 9...32 VDC

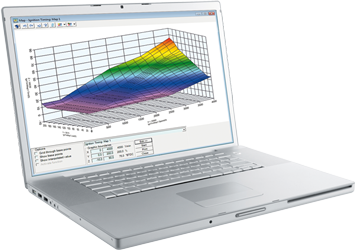

软件: DcDesk 软件是海茵茨曼所有数字系统的配置和可视化工具。它具有调试、监控和维护/诊断的所有功能。

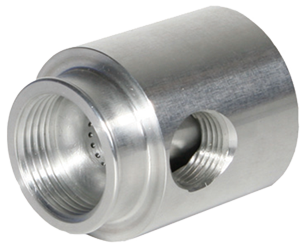

气体混合器概述 GM 30 GM 50 GM 100 GM 140 GM 200 GM 300

气体混合器概述: 气体混合器是燃气发动机混合控制系统中不可缺少的部件。无论操作条件如何，它们都能保证所需的燃气和空气比例。

GM 30

技术参数

● 输出范围： 20 ... 75 kW
● 稳态扭矩： 15 ... 50 kW
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

GM 50

技术参数

● 输出范围： 35 ... 125 kW
● 稳态扭矩： 25 ... 85 kW
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

GM 100

技术参数

● 输出范围： 70 ... 250 kW
● 稳态扭矩： 50 ... 170 kW
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

GM 140

技术参数

● 输出范围： 140 ... 500 kW
● 稳态扭矩： 100 ... 340 kW
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

GM 200

技术参数

● 输出范围： 330 ... 1,200 kW
● 稳态扭矩： 230 ... 840 kW
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

GM 300

技术参数

● 输出范围： 750 ... 2,250 kW
● 稳态扭矩： 500 ... 1,500 kW
● 工作温度： -20 ... +150 °C
● 最大增压压力： 4 bar abs.

带定位器的节气门 DK 50 / STG 3010.10-PD DK 100/STG 3-PD | DK 100/STG 3+-PD DK 200/StG 3-PD | DK 200/StG 3+-PD DK 140 / STG 2080-PD

带定位器的节气门: 带有集成定位器的HEINZMANN节气门适用于中小型燃气发动机。节气门调节空燃混合气的流量，以达到所需的速度，从而更好地控制发动机的运行。它配有经过测试的非接触式位置反馈，如有需要，还配有集成复位弹簧。

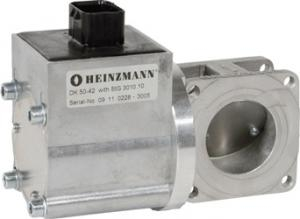

DK 50 / STG 3010.10-PD

技术参数

● 供电电压： 24 VDC / 3 A
● 环境温度： -30 ... +90 °C
● Ø 节气门： 30 ... 50 mm
● 阀门增压压力：最大4 bar abs。
● 响应时间： 100 ms
● 防护等级： IP65

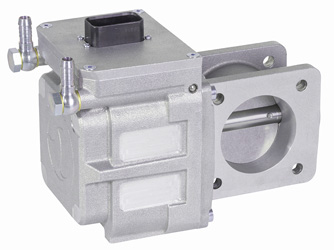

DK 100/STG 3-PD | DK 100/STG 3+-PD

技术参数

● 电源电压： 18 ... 32 VDC，标称24 VDC
● 工作温度范围： -20 ... +100 °C
● Ø 节气门： 48 / 60 / 68 mm
● 阀门增压压力：最大5.8 bar abs。
● 响应时间：小于40 ms

DK 200/StG 3-PD | DK 200/StG 3+-PD

技术参数

● 电源电压： 18 ... 32 VDC，标称24 VDC
● 工作温度范围： -20 ... +100 °C
● Ø 节气门： 80 / 90 / 100 / 110 mm
● 阀门增压压力：最大4 bar abs。
● 响应时间：小于40 ms

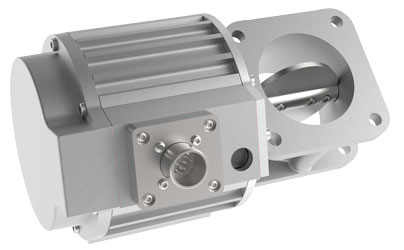

DK 140 / STG 2080-PD

技术参数

● 电源电压： 18 … 33 VDC
● 环境温度： -25 … +90 °C
● Ø 节气门： 85 mm
● 阀门增压压力：最大8 bar（abs）
● 响应时间： 90 ms

传感器概述温度传感器压力传感器

传感器概述

双燃料系统传感器

ARTEMIS 电喷双燃料系统还包含用于监测压力和温度（气体、空气、冷却剂、废气）的传感器。

温度传感器

海茵茨曼高品质温度传感器基于Pt 100、Pt 200或Pt 1000测量单元，用于所有海茵茨曼系统，在响应时间、长期稳定性和测量精度上已成为行业标杆。这些传感器适用于测量液体和气体，防护等级为IP65。

技术参数

● 防护等级： IP65
● 类型和测量范围：
● Pt 100： -40 ... +800° / 短时 +900 °C
● Pt 200： -40 ... +800 °C / 短时 +900 °C
● Pt 1000： -40 ... +150 °C

压力传感器

海茵茨曼提供针对几乎任何规格定制的气体、增压和油压传感器。压力传感器以其准确性和可靠性而著称，并保证精确的压力传感。

技术参数

● 防护等级： IP65
● 压力范围： 0 至 2.5、4、10、16 至 2000 bar

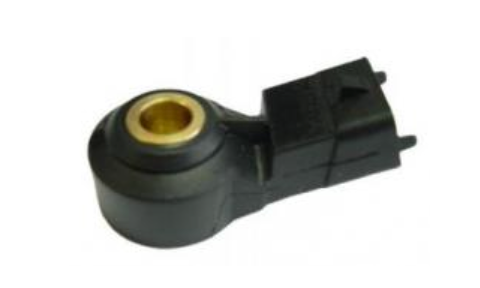

爆震控制

爆震控制

ARIADNE 爆震控制单元能够单独检测每个气缸（最多 20 个）的爆震燃烧，并在所有条件下保持最佳运行，以保护发动机免受损坏。

技术参数

● 电源： 18 ... 32 VDC
● 容量：最多 20 个爆震传感器输入
● 通信： 2x CAN总线，1x Modbus，1x串行接口

发动机类型和应用

燃气发动机

双燃料发动机

发电机组

热电行业

带有集成定位器的HEINZMANN节气门适用于中小型燃气发动机。节气门调节空燃混合气的流量，以达到所需的速度，从而更好地控制发动机的运行。它配有经过测试的非接触式位置反馈，如有需要，还配有集成复位弹簧。

双燃料系统传感器
